Wärmeverteilung

Aufgrund der geringen Spreizung des Heizungssystemes zwischen Vorlauf und Rücklauf von 5K (normales Heizungssystem: 5K x 4=20K) fallen die Rohrdimensionen etwas größer aus als gewohnt.
Für den Kühlfall muß mit einer Leistung von ca. 20kW gerechnet werden.
Das System ist also hydraulisch wie eine vergleichbare Heizung von 20kW x 4=80kW ausgelegt.
Das führt dazu, daß jeder Raum des Gebäudes einen eigenen Verteiler für die Fußboden- und Wandheizung erhält. Im Verteilervorlauf befindet sich ein hydraulisch voreinstellbares Ventil mit Stellantrieb.
Strangschema des Gebäudes [224 KB]

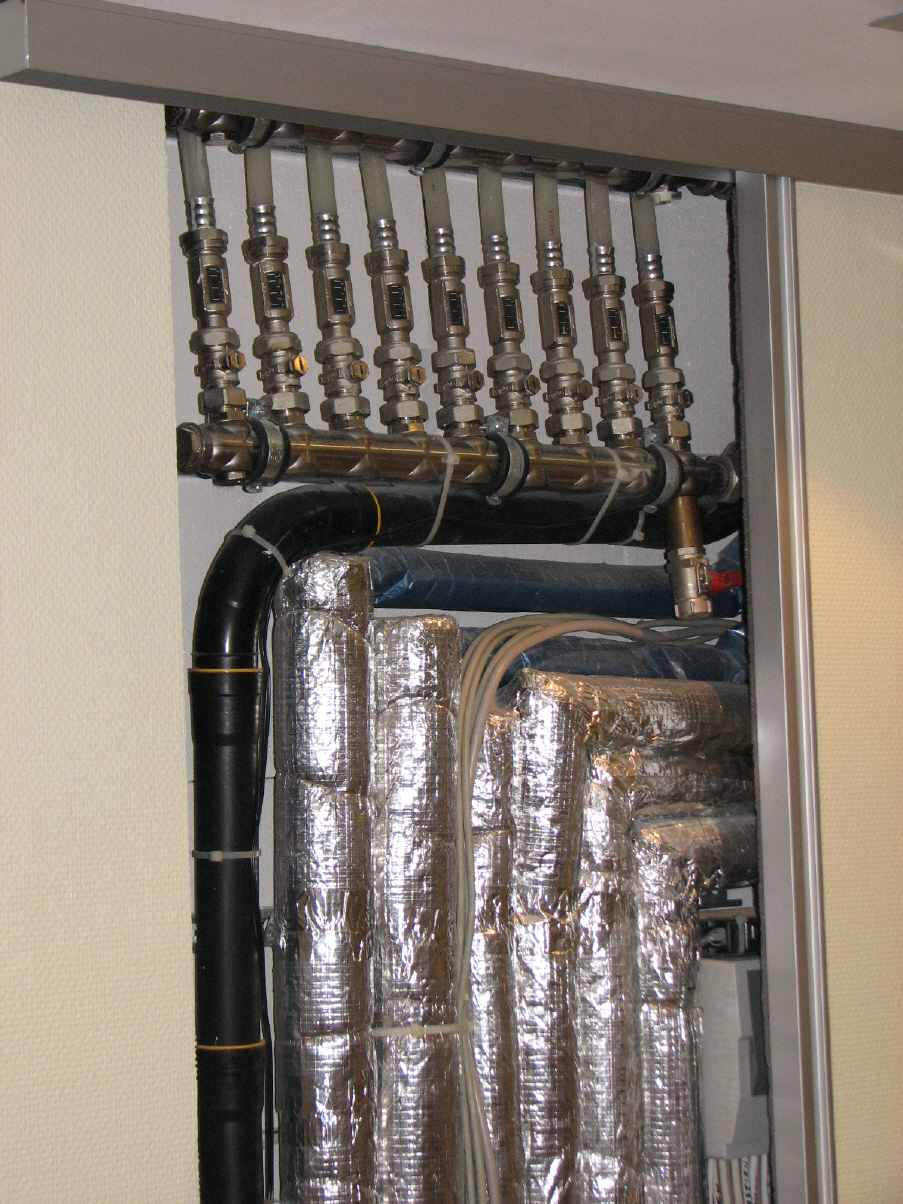

Außerdem hat jede Etage einen Verteiler für die Betonkerntemperierung (BKT).
Diese Verteiler sind jedoch ungeregelt, da immer nur die jeweils überschüssige Energie in den Betonkern eingespeichert wird und bei Bedarf sofort wieder zum Heizen verwendet wird.

Die Heizkreisverteiler können logischerweise nicht mehr in einem normalen Heizungsverteilerschrank untergebracht werden.

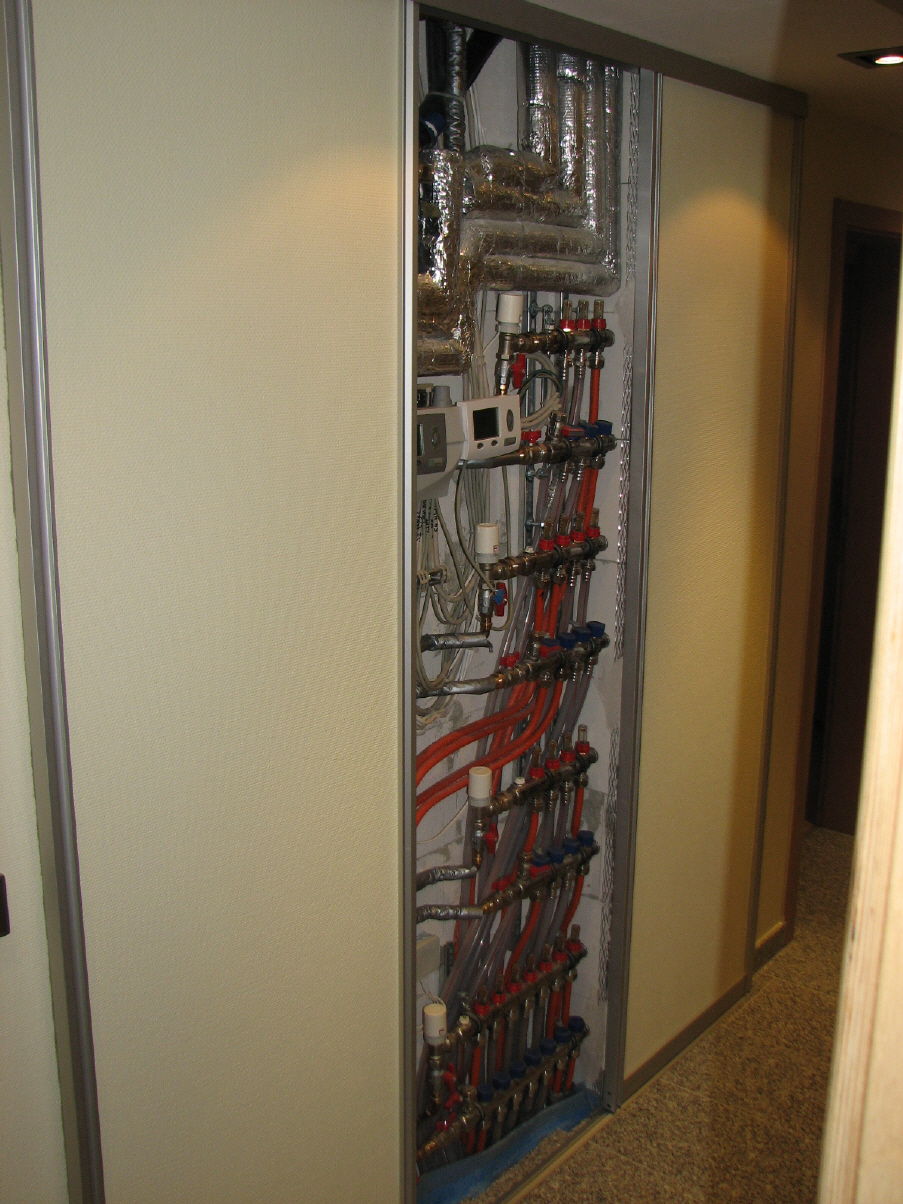

Deshalb ist auf jeder Etage bauseits eine Installationsnische vorgesehen worden, in welche die Verteiler übereinander angeordnet werden.

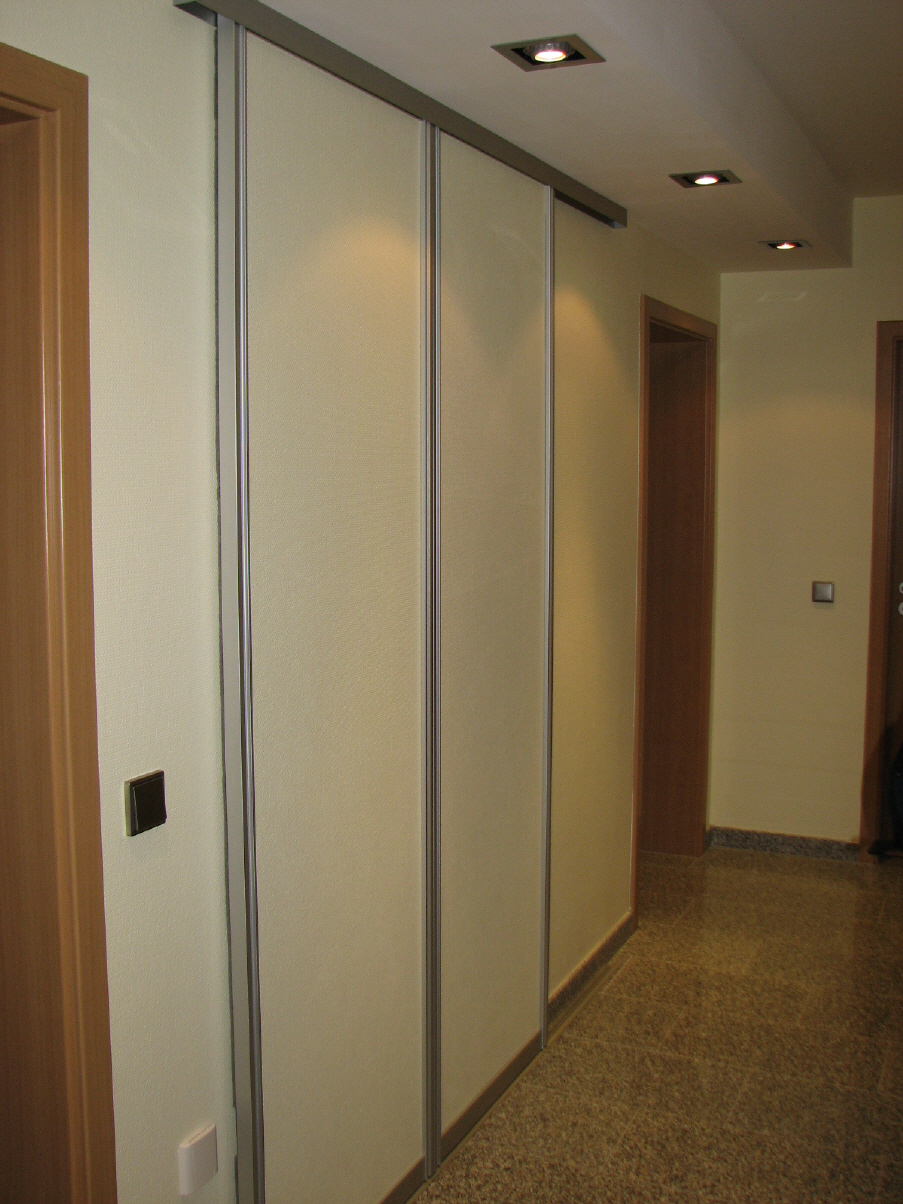

Die Nische wird durch eine Schiebetür verdeckt.
